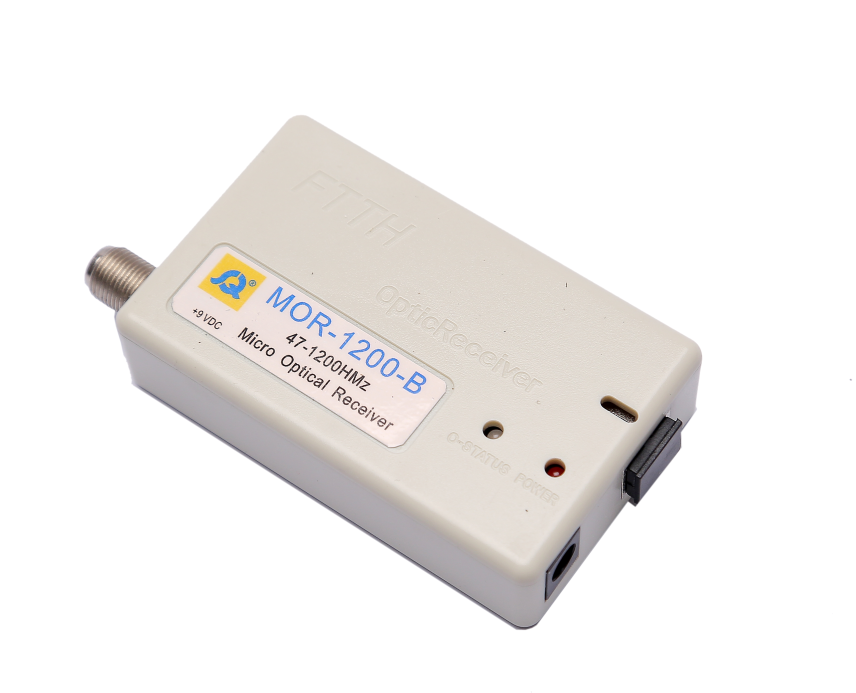

MOR-1200-B (USB) 家用光接收机是专门为FTTH(光纤到户)组网结构而设计的1.2 GHz小型光接收机。MOR-1200-B (USB) 家用光接收机提供单路输出,小型、轻便的塑料外壳,结构紧凑,性能指标优异,是光纤入户系统的理想选择。
特性
l 支持1.2 GHz 带宽
l 光 AGC 输入范围为 -10 - -3 dBm
l LED 显示光输入功率(三种不同的状态)
l 小型USB口供电可选,省略电源适配器
l 低功耗
l 塑料外壳小巧玲珑
l 安装方便
技术指标
表1. 性能指标
项目 | 单位 | 指标 |
光部分 | ||
波长 | nm | 1100 - 1650 |
输入光功率范围 | dBm | -12 - -3 |
光 AGC 功率范围 | dBm | -10 - -3 |
最大输入光功率 | dBm | + 3 |
光反射损耗 | dB | 45 |
光连接器 | - | SC / APC |
射频部分 |
|
|
带宽 | MHz | 47 - 1200 |
平坦度 | dB | ± 0.75 |
射频输出电平1 | dBmV | 20 |
输出稳定度(在光AGC范围内) | dB | ± 1.0 |
反射损耗 | dB | 16 |
光功率显示 ( LED ) | - | - 橙色: 光输入 < - 10 dBm - 绿色: - 10 < 光输入 < - 3dBm - 红色: 光输入 > - 3 dBm |
链路部分 |
|
|
失真 @ 59 PAL D/K频道 + 数字信号2 CTB CSO |
dB dB |
60 60 |
注:1. -10至 -3 dBm 输入光功率,3.5% OMI。
2. 失真性能指标是在射频输出参考电平为20 dBmV (- 3 dBm 输入光功率,3.5% OMI)时测得。测量时在 47 - 550 MHz 加载59个模拟PAL D/K频道,在 550 MHz - 1 GHz 加载数字 QAM 载波,其相对模拟视频载波电平 - 10 dB。
表2. 通用指标
项目 | 单位 | MOR-1200-B | MOR-1200-USB |
供电 | V DC | 9 VDC, 180mA | Mini USB, 150mA |
射频连接器 | - | F 型英制 | |
射频阻抗 | Ω | 75 | |
外形尺寸 (宽 x 高 x 深) | mm | 90 x 20 x 48 | |
重量 | kg | 0.1 | |
工作温度 | °C | 0 - + 40 |
注:除非另有注明,技术指标反映的是在20°C条件下的典型性能。
名 称 | 部件号 |
MOR-1200-B 家用光接收机, 电源适配器供电 | 9934000002 |
MOR-1200-USB 家用光接收机, 小型USB口供电 | 9934000003 |
