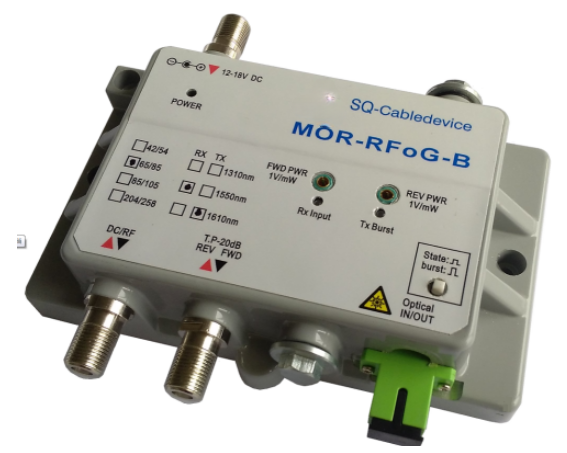

MOR-RFoG-B 是一款专为采用DOCSIS 3.1技术和FTTH(光纤到户)网络结构而设计的1.2 GHz带宽小型双向光站。该小型光站具有正反向通道,性能优异、可靠性高、使用方便的特性。正向通道具有光AGC功能,确保射频输出一致。反向通道光发射采用突发模式(有回传信号时激光器才开启),从而大大减少回传光纤
特性
l 1.2 GHz 带宽
l 正反向通道采用单纤双波结构,节省光纤
l 光AGC 输入范围为 - 10 - 0 dBm
l 射频输出电平 22 dBmV
l 外置式正反向通道射频测试口,方便检测
l 外置按钮设置激光器开闭状态,方便调试
l LED 显示输入光功率范围和电源状态
l 低功耗
技术指标
表1. 正向通道指标
项目 | 单位 | 指标 |
光部分 | ||
波长 | nm | 1540 - 1560 |
响应度 | A/W | 0.8, λ = 1550 nm |
输入光功率范围 | dBm | -10 - 0 |
光AGC功率范围 | dBm | -10 - 0 |
光反射损耗 | dB | 45 |
光连接器 | - | SC / APC |
射频部分 |
|
|
带宽 | MHz | 54 - 1218 (其它可选) |
平坦度 | dB | ±0.75 |
射频输出倾斜度 | dB | 0 |
射频输出电平 | dBmV | 22 (-10 - 0 dBm 光输入,OMI 3.5 %) |
反射损耗 | dB | 16 min, 18 typ. |
射频测试口 | dB | -20 |
链路部分 |
|
|
载噪比* | dB | 50 |
失真* CTB CSO |
dB dB |
60 60 |
表2. 反向通道指标
项目 | 单位 | 指标 |
激光器类型 | - | DFB |
光波长 | nm | 1610 (其它可选) |
光输出功率 | dBm | 3 |
光反射损耗 | dB | 45 |
光连接器 | - | SC / APC |
射频输入动态范围 | dBmV | 15 - 40 |
光输出开启和关闭阈值 | - | 按 SCTE 174 标准 |
NPR 动态范围 | dB | 25 |
输出光功率(在最高状态) | dBm | 3 (RF > 阈值) |
输出光功率(在关闭状态) | dBm | -35 (RF < 阈值) |
开启时间 | ns | < 700 |
关闭时间 | ns | < 700 |
射频频率范围 | MHz | 5 - 42 (其它可选) |
射频平坦度 | dB | ±0.75 |
射频反射损耗 | dB | 16 min, 18 typ. |
射频测试口 | dB | -20 |
表3. 通用指标
项目 | 单位 | 指标 |
外置电源适配器 | V DC | 12 VDC 350mA |
射频连接器 | - | F 型英制 |
射频阻抗 | Ω | 75 |
外形尺寸(宽 x 高 x 深) | mm | 128 x 108 x 32 |
重量 | kg | 0.2 |
工作温度 | °C | -10 - +50 |
注:除非另有注明,技术指标反映的是在20°C条件下的典型性能。
订购信息
该产品分割、正向波长、反向发射器类型、输出功率和光连接器类型可选。 请咨询您的客户服务代表或应用工程师,以选择您的最佳应用的选择。
