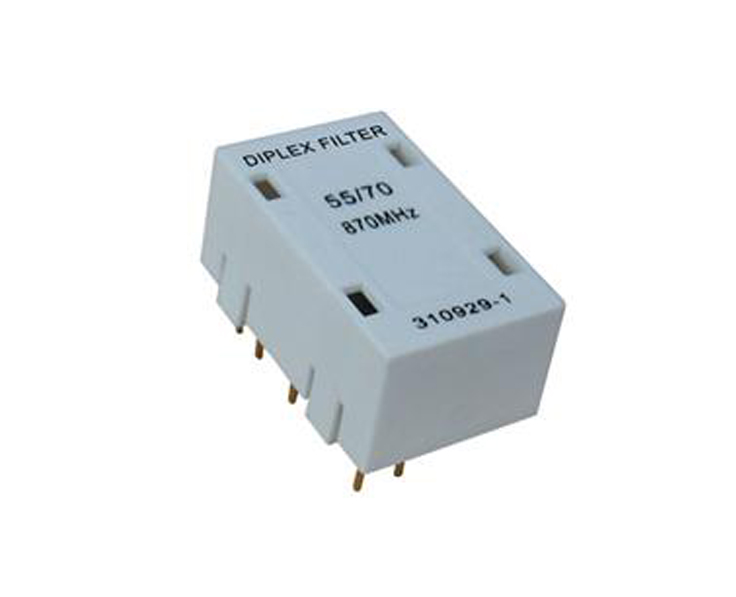

1 GHz 双工滤波器是一个全双工滤波器，每个端口均是75Ω。该滤波器隔离正反向频带，使得两个信号可以在同一同轴电缆中传输。反向通道的频率通过截止频率为30/42/55/65 MHz的低通滤波器，并且正向通道的频率通过截止频率为47/54/70/88MHz的高通滤波器，高通滤波器的截止频率为1 GHz。这些滤波器和放大母板上的附加滤波，提供具有足够的隔离以防止振荡产生。它还提供足够的隔离，使得在正向和反向通道之间没有干扰。
此双工滤波器可被用于光站、放大器等产品中。
技术指标
项目 | 单位 | 30/47 | 42/54 | 55/70 | 65/87 | ||||
带宽 | MHz | 5-30 | 47-1000 | 5-42 | 54-1000 | 5-55 | 70-1000 | 5-65 | 87-1000 |
插入损耗 | dB | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
平坦度 | dB | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
隔离度 | dB | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 |
反射损耗 | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
阻抗 | Ω | 75 | |||||||
注：除非另有注明，技术指标反映的是在20°C条件下的典型性能。
外形尺寸
名 称 | 部件号 |
1 GHz 30/47 双工滤波器 - 1 | 9909000308 |
1 GHz 30/47 双工滤波器 - 2 | 9909000309 |
1 GHz 42/54 双工滤波器 - 1 | 9909000310 |
1 GHz 42/54 双工滤波器 - 2 | 9909000311 |
1 GHz 55/70 双工滤波器 - 1 | 9909000312 |
1 GHz 55/70 双工滤波器 - 2 | 9909000313 |
1 GHz 65/87 双工滤波器 - 1 | 9909000314 |
1 GHz 65/87 双工滤波器 - 2 | 9909000315 |
