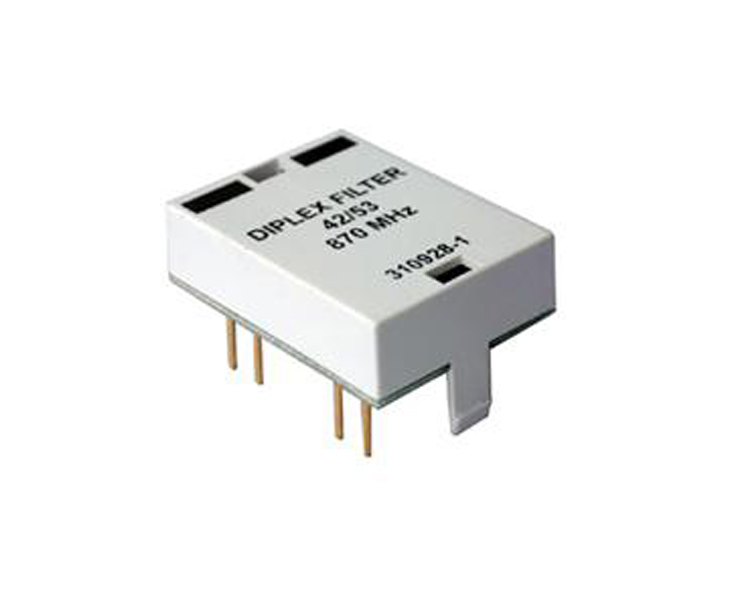

1 GHz 双工滤波器是一个全双工滤波器，每个端口均是75Ω。该滤波器隔离正反向频带，使得两个信号可以在同一同轴电缆中传输。反向通道的频率通过截止频率为30/42/65 MHz的低通滤波器，并且正向通道的频率通过截止频率为47/54/88MHz的高通滤波器，高通滤波器的截止频率为1 GHz。这些滤波器和放大母板上的附加滤波，提供具有足够的隔离以防止振荡产生。它还提供足够的隔离，使得在正向和反向通道之间没有干扰。
此双工滤波器可被用于光站、放大器等产品中。
技术指标
项目 | 单位 | 30/47 | 42/54 | 65/88 | ||||
带宽 | MHz | 5-30 | 47-1000 | 5-42 | 54-1000 | 5-65 | 88-1000 | |
插入损耗 | dB | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
平坦度 | dB | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
隔离度 | dB | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | |
反射损耗 | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | |
阻抗 | Ω | 75 | ||||||
注：除非另有注明，技术指标反映的是在20°C条件下的典型性能。
外形尺寸
名 称 | 部件号 |
1 GHz 30/47 双工滤波器 - 1 | 9909000020 |
1 GHz 30/47 双工滤波器 - 2 | 9909000030 |
1 GHz 42/54 双工滤波器 - 1 | 9909000021 |
1 GHz 42/54 双工滤波器 - 2 | 9909000031 |
1 GHz 65/88 双工滤波器 - 1 | 9909000022 |
1 GHz 65/88 双工滤波器 - 2 | 9909000032 |
