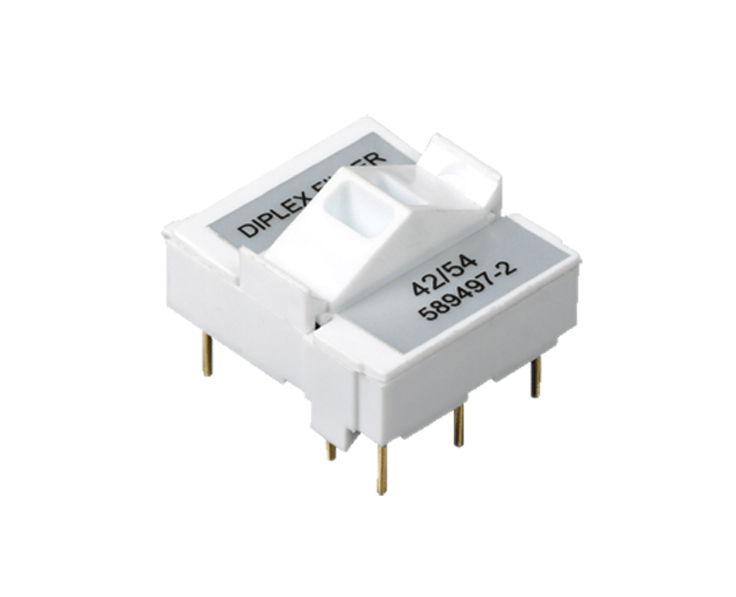

1.2 GHz 85/105 双工滤波器是一个全双工滤波器，每个端口均是75Ω。该滤波器隔离正反向频带，使得两个信号可以在同一同轴电缆中传输。反向通道的频率通过截止频率为85 MHz的低通滤波器，并且正向通道的频率通过截止频率为105 MHz的高通滤波器，高通滤波器的截止频率为1.2 GHz。这些滤波器和放大母板上的附加滤波，提供具有足够的隔离以防止振荡产生。它还提供足够的隔离，使得在正向和反向通道之间没有干扰。
此双工滤波器可被用于光站、放大器等产品中。
技术指标
项目 | 单位 | Value | Remarks |
带宽 | MHz | 5-85 / 105-1200 |
|
插入损耗 | dB | ≤ 1.2 | @ 5-85 MHz |
≤ 1.2 | @ 105-1200 MHz | ||
平坦度 | dB | ± 0.6 | @ 5-85 MHz |
± 0.6 | @ 105-1200 MHz | ||
隔离度 | dB | 50 | @ 5-85 MHz |
45 | @ 86-104 MHz | ||
48 | @ 105-200 MHz | ||
45 | @ 201-1200 MHz | ||
反射损耗 | dB | 22 | @ 5-85 MHz |
22 | @ 105-1200 MHz | ||
阻抗 | Ω | 75 |
注：除非另有注明，技术指标反映的是在20°C条件下的典型性能。
外形尺寸
名 称 | 部件号 |
1.2 GHz 85/105 双工滤波器 - A | 9909000008 |
1.2 GHz 85/105 双工滤波器 - 2 | 9909000018 |
